| 尺寸DIN Size |
額定電壓Rated voltage |
類別Class |
標準Standard |
| E=192 mm |
AC 10/17.5 kV |
后備保護Back up |
IEC60282-1、IEC60644 |
|
| |
額定電流
Rated Current |
開爾泰型號
Kaiert Type |
SIBA Type |
尺寸Length
D(mm) |
分斷能力
Rated breaking Current |
0.5A |
XRNPJ3-6/12 |
30 179 13.0.5 |
Φ53 |
63KA |
1A |
XRNPJ3-6/12 |
30 179 13.1 |
Φ53 |
63KA |
2A |
XRNPJ3-6/12 |
30 179 13.2 |
Φ53 |
63KA |
2.5A |
XRNPJ3-6/12 |
30 179 13.2.5 |
Φ53 |
63KA |
3.15A |
XRNPJ3-6/12 |
30 179 13.3.15 |
Φ53 |
63KA |
4A |
XRNPJ3-6/12 |
30 179 13.4 |
Φ53 |
63KA |
5A |
XRNPJ3-6/12 |
30 179 13.5 |
Φ53 |
63KA |
|
| |
| 尺寸DIN Size |
額定電壓Rated voltage |
類別Class |
標準Standard |
| E=192 mm |
AC 10/17.5 kV |
后備保護Back up |
IEC60282-1、IEC60644 |
|
| |
額定電流
Rated Current |
開爾泰型號
Kaiert Type |
SIBA Type |
尺寸Length
D(mm) |
分斷能力
Rated breaking Current |
0.5A |
XRNPJ6-10/17.5 |
30 255 13.0.5 |
Φ53 |
63KA |
1A |
XRNPJ6-10/17.5 |
30 255 13.1 |
Φ53 |
63KA |
2A |
XRNPJ6-10/17.5 |
30 255 13.2 |
Φ53 |
63KA |
2.5A |
XRNPJ6-10/17.5 |
30 255 13.2.5 |
Φ53 |
63KA |
3.15A |
XRNPJ6-10/17.5 |
30 255 13.3.15 |
Φ53 |
63KA |
4A |
XRNPJ6-10/17.5 |
30 255 13.4 |
Φ53 |
63KA |
5A |
XRNPJ6-10/17.5 |
30 255 13.5 |
Φ53 |
63KA |
|
| |
| 尺寸DIN Size |
額定電壓Rated voltage |
類別Class |
標準Standard |
| E=292 mm |
AC 10/17.5 kV |
后備保護Back up |
IEC60282-1、IEC60644 |
|
| |
額定電流
Rated Current |
開爾泰型號
Kaiert Type |
SIBA Type |
尺寸Length
D(mm) |
分斷能力
Rated breaking Current |
0.5A |
XRNPJ7-10/17.5 |
30 221 13.0.5 |
Φ67 |
63KA |
1A |
XRNPJ7-10/17.5 |
30 221 13.1 |
Φ67 |
63KA |
2A |
XRNPJ7-10/17.5 |
30 221 13.2 |
Φ67 |
63KA |
2.5A |
XRNPJ7-10/17.5 |
30 221 13.2.5 |
Φ67 |
63KA |
3.15A |
XRNPJ7-10/17.5 |
30 221 13.3.15 |
Φ67 |
63KA |
4A |
XRNPJ7-10/17.5 |
30 221 13.4 |
Φ67 |
63KA |
5A |
XRNPJ7-10/17.5 |
30 221 13.5 |
Φ67 |
63KA |
|
| |
Dimensions 安裝尺寸 (mm): |
 |

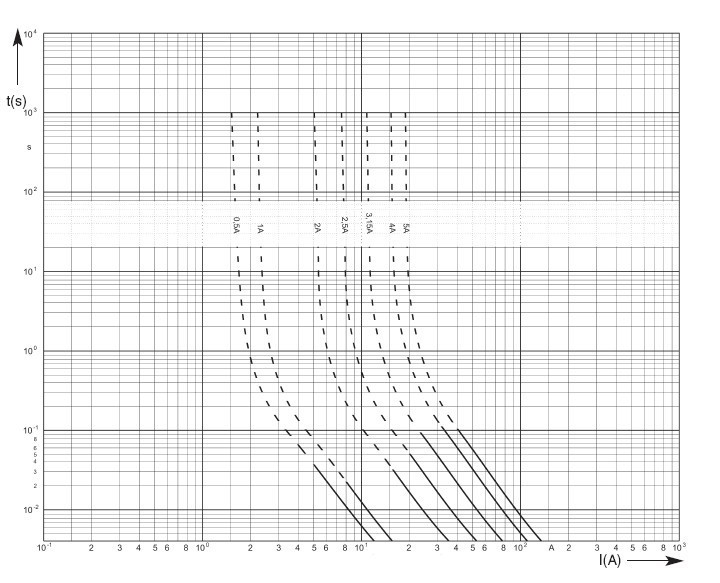

Time Current Characteristics 時間---電流特性曲線: |
 |

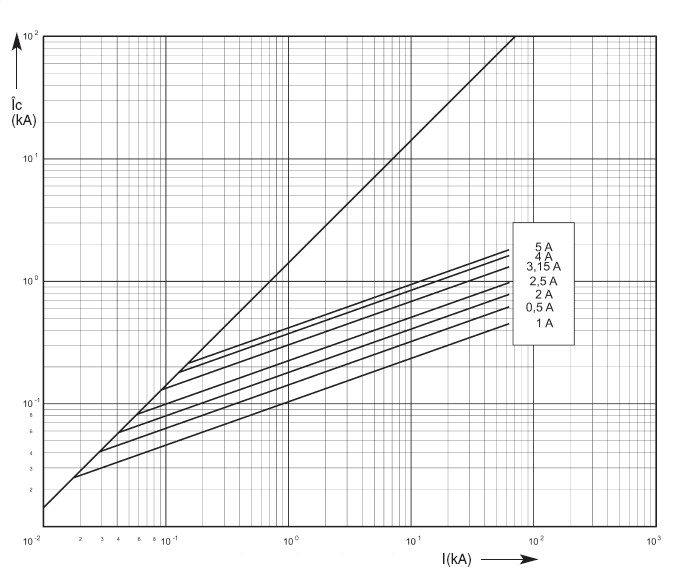

CUT OFF Current Diagram截斷電流特性曲線： |
 |
